Czytając artykuł możesz zwrócić uwagę na to, że w podanych przykładach stosowane są różne ikony sieciowe oraz kolory.
W tym dodatku opiszemy jak takie diagramy zunifikować. W jakim sensie zunifikować? Sprawić, aby ich identyfikacja wizualna była ściśle określona.
Każde narzędzie oferuje inne domyślne ikony, niektóre nie oferują ich wcale. Tym sposobem, każdy rysowany przez nas czy przez pracowników firmy diagram mógłby wyglądać inaczej.
Różnice wówczas to między innymi:
- inne symbole,
- inne kolory,
- inne grubości i wielkości elementów itd.
O ile nie jest to jakiś duży problem, o tyle warto go poruszyć i zunifikować, aby wyglądało to bardziej profesjonalnie.

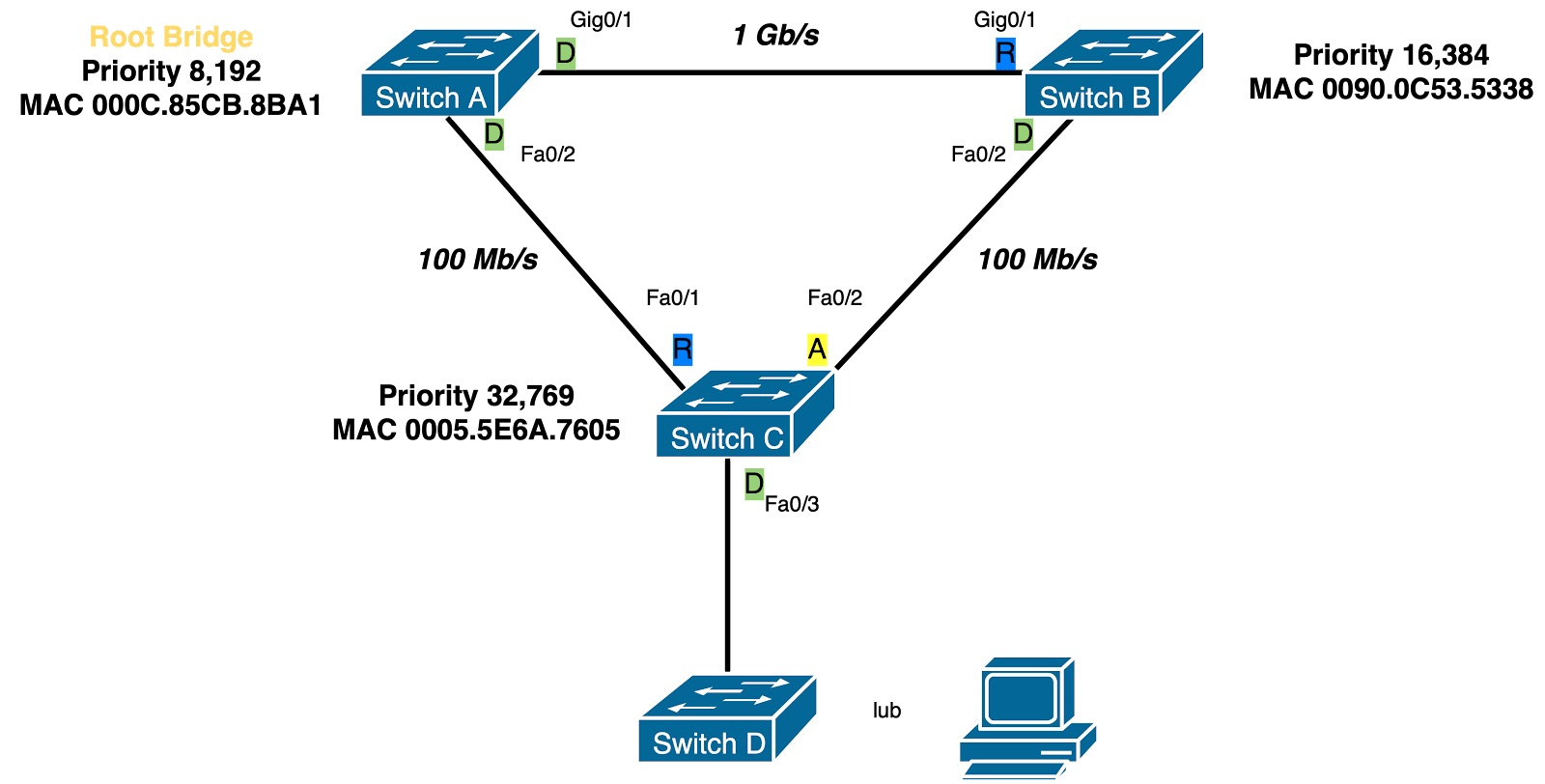

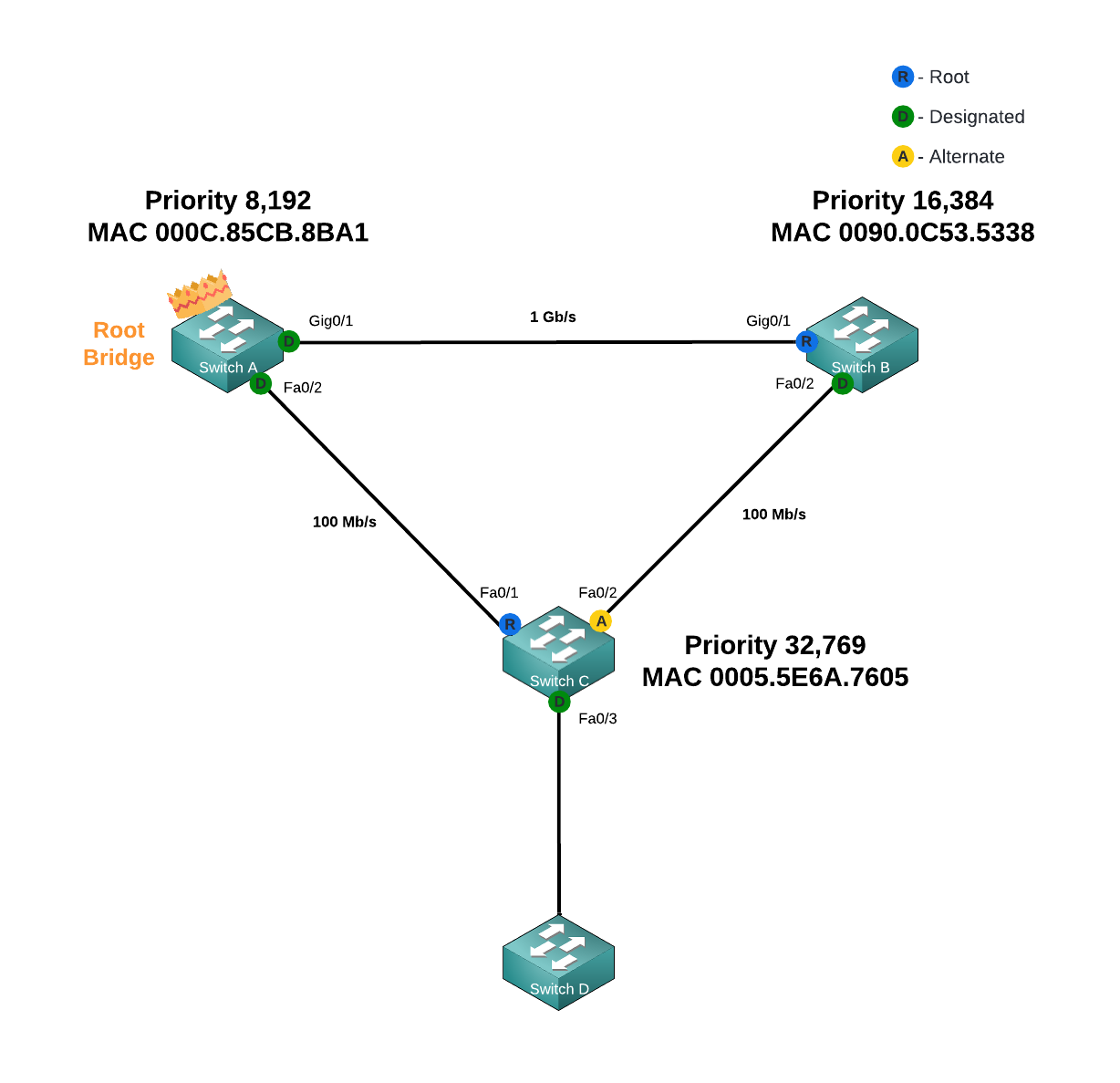

Na podstawie dwóch poniższych topologii zobaczysz co mamy na myśli. Zawierają one dokładnie te same informacje lecz wyglądają inaczej:
|
