Cześć i czołem 👋
CrowdStrike narobił w zeszłym tygodniu niemałe zamieszanie.
Prawdopodobnie przejdzie ono do historii jako największy outage IT w historii.
W sieci krąży mnóstwo informacji na ten temat.
Jak zawsze, najlepiej szukać informacji bezpośrednio u źródła.
Jeżeli potrzebujesz bardziej szczegółowego wyjaśnienia to zachęcamy do obejrzenia materiału Dave'a Plummera (14 minut).
Udanego dnia i przyjemnej lektury NSSlettera!
Tagowanie dot1Q
Damian Michalak
W artykule na temat tagowania dot1Q omówiliśmy sobie w sposób praktyczny i teoretyczny sześć konkretnych scenariuszy, których przerobienie dobrze sprawdzi Twoją wiedzę na temat działania portów typu access, trunków oraz procesu tagowania.
W tym NSSletterze chciałbym przedstawić Ci jeszcze jeden (siódmy) scenariusz:
Tym razem ustawienia konfiguracji również są nietypowe - takie z jakimi raczej nie spotkasz się w pracy, lecz są idealne do nauki / powtórki lub weryfikacji swojej wiedzy.

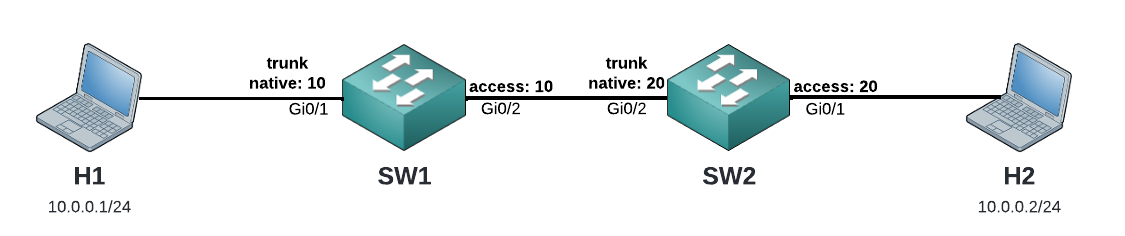

W tym przypadku między przełącznikami mamy ustawione: z jednej strony port access VLAN10, a po prawej stronie trunk native vlan 20. Pojawia się native vlan mismatch na SW1:
%CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on GigabitEthernet0/2 (10), with SW2 GigabitEthernet0/2 (20).
Mismatch jest również komunikowany na SW2. Na porcie prowadzącym do H1 mamy zaś native trunk 10, a do H2 port access z ustawionym VLAN’em 20.

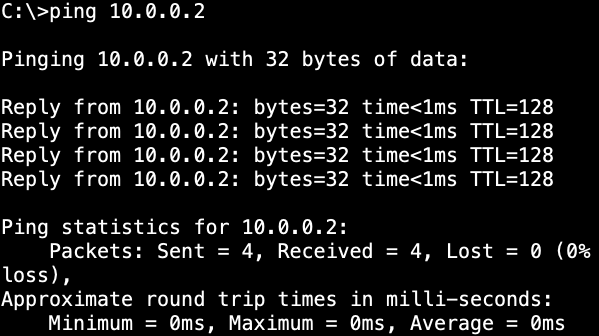

Sprawdźmy teraz czy H1 może spingować H2:
Komunikacja zachodzi z powodzeniem. Czy potrafisz wyjaśnić krok po kroku dlaczego?

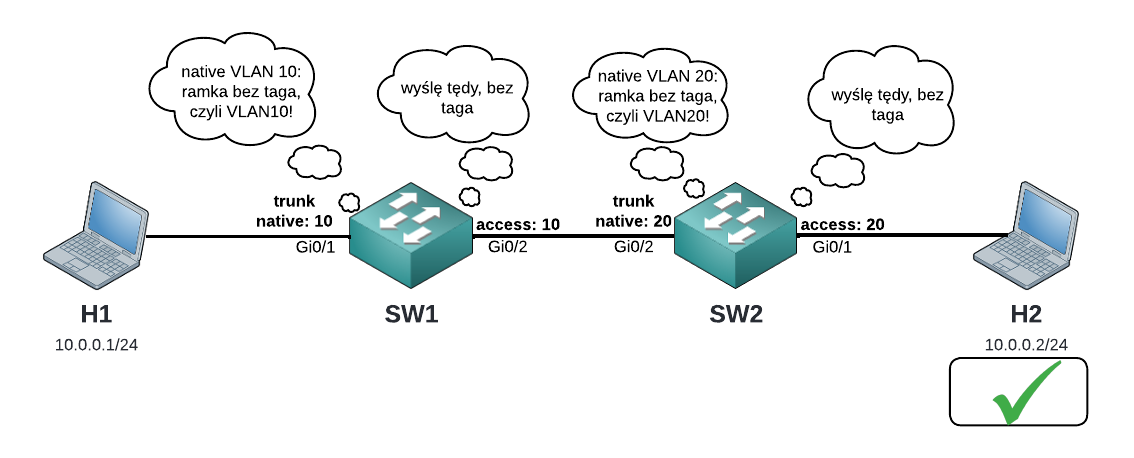

Spójrzmy na ruch ramki w tej topologii:
H1 – host pierwszy wysyła nieotagowaną ramkę.
SW1 – ramka ta wchodzi na porcie 1 przełącznika SW1 i zostaje zakwalifikowana jako przynależna do VLAN’u 10, z uwagi na ustawienia VLAN’u natywnego. Przełącznik nie znając lokalizacji hosta docelowego, rozsyła tę ramkę na wszystkich portach znajdujących się w VLAN’ie 10, oraz trunkami w których VLAN ten jest VLAN’em dozwolonym. Ramka opuści SW1 i będzie nieotagowana.
SW2 – drugi przełącznik otrzymuje nieotagowaną ramkę na porcie na którym mamy skonfigurowany VLAN natywny jako 20. Przełącznik SW2 zatem zaklasyfikuje tę ramkę jako przynależną do VLAN’u 20, i rozgłasza ją dalej zgodnie ze wspomnianą wcześniej logiką.
H2 – W ten oto sposób ramka trafia do hosta drugiego.
Komunikacja zwrotna zachodzi w analogiczny sposób, dlatego pomijam jej opis.
Powyższy przykład dobrze obrazuje jak niewłaściwa konfiguracja może doprowadzić do przeskakiwania ruchu między VLANami.
Migrując do IPv6 raczej ciężko obejść się bez NAT64. Co jest lepsze od suchej, teoretycznej wiedzy? Case-study z faktycznego wdrożenia. Lektura pełna szczegółów, w sam raz do popołudniowej kawy.
Spojrzenie na backbone internetu
Podmorskie łącza światłowodowe tworzą backbone Internetu. To co wydaje się pojedynczym kablem jest najczęściej szeregowym połączeniem kilku światłowodów za pośrednictwem routerów (czasem oddalonych od linii brzegu o nawet 700km!). Bardzo ciekawy artykuł.
Więcej tego typu znalezisk znajdziesz na naszym Twitterze (X).
Źródło: Instagram nastykusieci
