Dlaczego Wireshark nie pokazuje całej ramki Ethernet?
(+ kluczowa terminologia EVPN)
Wersja webowa | NSSletter 041 - 27/03/2024 | Archiwum
Ktoś przekazał Ci ten newsletter? Zapisz się tutaj..
Cześć👋
Witaj w kolejnym NSSletterze!
Dzisiaj przygotowaliśmy dla Ciebie co nieco na temat Wiresharka oraz technologii EVPN. Zapraszamy do lektury.
Nie widać całej ramki w Wireshark?
Damian Michalak

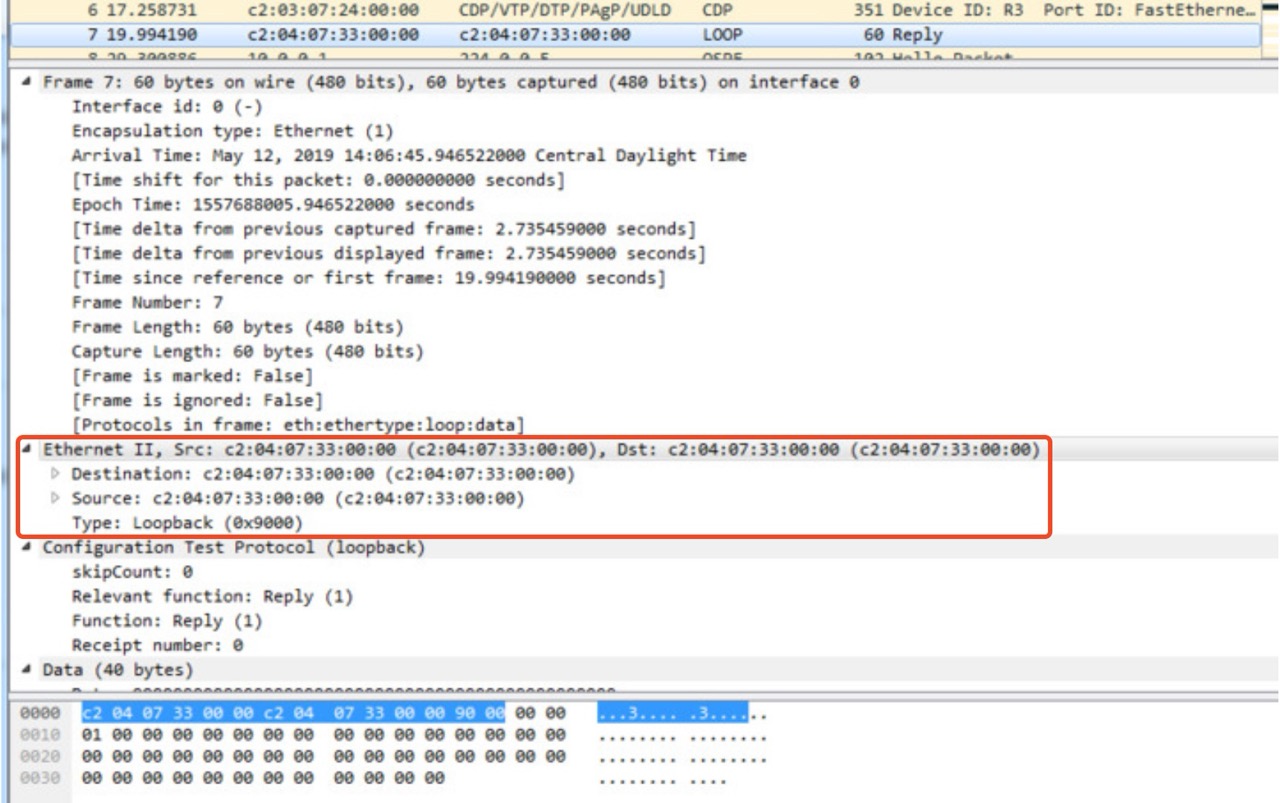

W artykule na temat ramki Ethernet przedstawiliśmy krótko historię formatu Ethernet. Jeśli chciałbyś przekonać się sam jak dokładnie wyglądają ramki przesyłane w Twojej sieci, to idealnym narzędziem będzie tutaj aplikacja Wireshark. Pozwala ona dość szczegółowo analizować ruch sieciowy. Dostępna jest również opcja analizy ramki w formacie Ethernet II:
Jak jednak możesz zauważyć, nie wszystkie pola, o których wspominaliśmy w artykule są widoczne.
Dzieje się tak dlatego, że standard Ethernet działa zarówno w warstwie fizycznej modelu ISO/OSI, jak i w warstwie łącza danych. Preambuła i start of frame delimiter są mechanizmami warstwy L1, które służą do poinformowania karty sieciowej o rozpoczęciu ramki.
Nie są to więc żadne użyteczne dane i z tego powodu NIC nie przekazuje ich do Wireshark. Podobnie dzieje się z polem Frame Check Sequence, gdzie większość kart sieciowych nie przekaże tej informacji do aplikacji.
Dużo ciekawiej robi się przy ramkach Wi-Fi, czyli standardu 802.11, gdzie mamy aż 4 adresy MAC oraz sporo dodatkowych pól. Musisz jednak wiedzieć, że Wireshark standardowo nie wyświetla tych pól. Z pomocą przychodzi jednak promiscuous mode. Po włączeniu tego trybu na poziomie karty sieciowej i uruchomieniu packet capture w Wiresharku, zacznie on zbierać wszystkie pola ramki 802.11 - co może się okazać bardzo przydatne w troubleshootingu.
Dobre omówienie kluczowej terminologii związanej z protokołami EVPN i VXLAN. Dowiesz się co oznaczają pojęcia takie jak Attachment Circuit, EVI czy też IRB. Można to potraktować jak ściągę przed zagłębieniem się w RFC.
Ciekawa dyskusja na temat rozciągania L2
Rozciąganie warstwy drugiej między lokalizacjami generalnie nie jest dobrym pomysłem. A już zwłaszcza należy się kilka razy zastanowić w przypadku Data Center. Zazwyczaj takie wymagania biorą się ze źle napisanych aplikacji - ale nie tylko.
Więcej tego typu znalezisk znajdziesz na naszym Twitterze (X).
Źródło: Instagram nastykusieci
