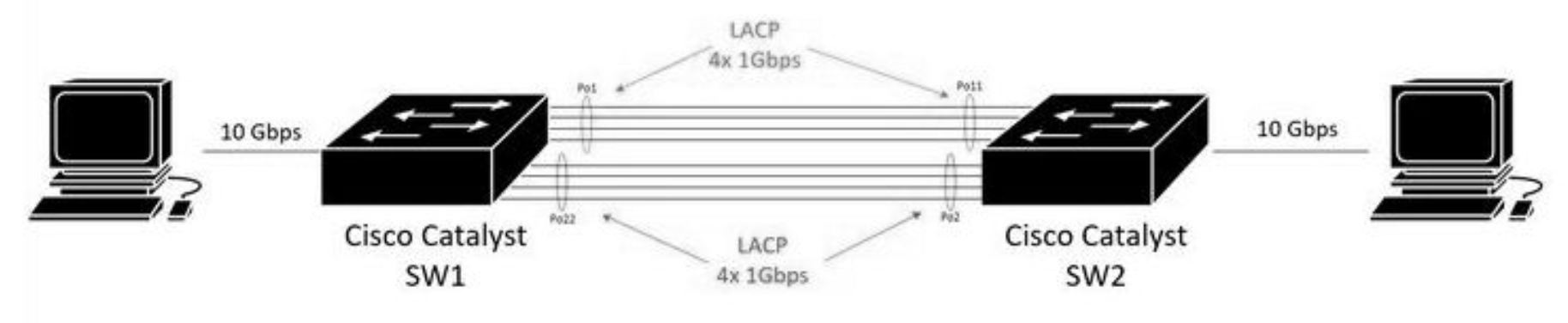

Mamy do czynienia z agregacją łącz między przełącznikami SW1 oraz SW2. Do zarządzania agregatem używany jest standardowy protokół LACP, ale nie zrobi nam to dużej różnicy.
Po pierwsze należy oczywiście pamiętać, że z perspektywy STP, port-channel/etherchannel będzie prezentował się jak pojedyncze łącze. Informacja, że został skonfigurowany protokół RSTP jest więc przydatna.
Oba port-channele mają zagregowane łącza o tej samej przepustowości, więc upraszcza nam to proces decyzyjny. RSTP zdezaktywuje jeden z port-channeli i na dobrą sprawę nie jest istotne to, na który z nich padnie wybór.
Będziemy zatem mieć do czynienia z pojedynczym działającym Etherchannelem 4 x 1Gbps między switchami.
Tu dochodzimy do sedna sprawy. O tym, w jaki sposób ramki “lądują” na łączach wchodzących w skład agregatu decyduje tzw. load-balancing algorithm. Mamy w zadaniu informację, że port-channel ma domyślne ustawienia. Widzimy też, że algorytm w użyciu to “src-mac”.
Oznacza to, że ramki różniące się od siebie adresem źródłowym MAC będą mieć szansę przetransmitowania różnymi fizycznymi łączami. Rozrzut takich ramek będzie regulowany przez tzw. hashing algorithm (w większości przypadków będzie to Round Robin).
|
